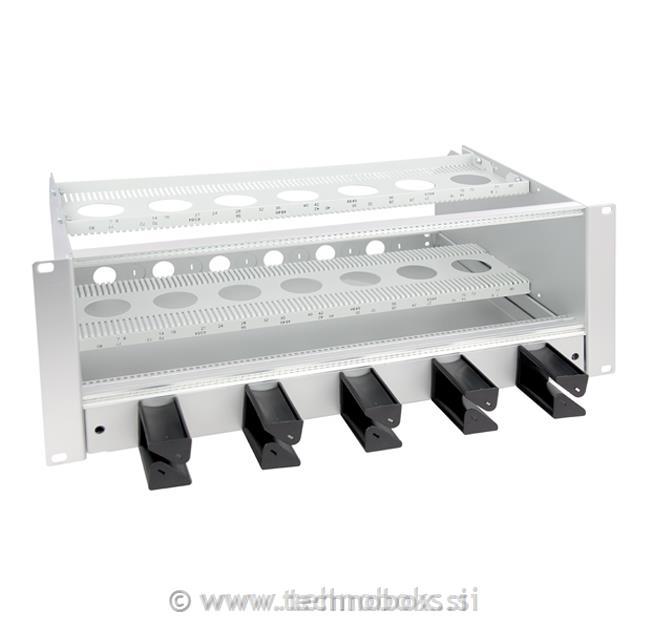

Panel optični (19") 4HE prazen modularen

Modularni 4U optični panel za zaključek optičnih kablov v 19-palčnih regalnih omarah. Predal je sestavljen iz 3U okvirja, odprtega od spredaj, kamor je mogoče namestiti do 12 optičnih modulov za skupno upravljanje do 288 vlaken in 1U izvlečne police, opremljene s 5 sprednjimi obroči za upravljanje vodoravnega kabla in 12 predizrezane zadnje predispozicije za kabelski vhod skozi PG16. Glede na potrebe je lahko optični panel opremljen z različnimi vrstami optičnih modulov, kot je navedeno v naslednjem razdelku o modulih z optičnimi vlakni.

Struktura:
Telo iz pocinkane aluminijaste pločevine, sestavljeno iz sprednjega odprtega okvirja velikosti 3U , opremljenega z 12 navpičnimi režami, ki lahko sprejmejo optične module ali slepe zapiralne plošče, kar omogoča zaključek do 288 vlaken . zadnje luknje za vhod kabla.
Oprema:
3-delni okvir za navpično podporo max. 12 modulov
1U izvlečni panel s sprednjo kabelsko uvodnico in zadnjimi prirobnicami za kabelske vhode
Dimenzije: 483x300x177 mm
Barva: Črna
Namestitev: Na 19-palčnih regalnih omarah z najmanjšo globino 520 mm
sprednje pritrditve na stojala
Velikost: 19 ”, 4 enote

Standardno:
IEC 60297
DIN 41494
