Kabel Qubix Cat.5e F/UTP 4x2xAWG24/1

Kategorija 5E 4-parni (100 Ohm) F / UTP kabel, oklopljen z aluminijastim trakom, ognjevarna LSZH (Low Smoke Zero Halogen) ovoj, testiran do 200 MHz. Primeren za ustvarjanje prenosnih kanalov razreda D.

Splošne značilnosti:
Aplikacije in zmogljivost:
Kabel primeren za gradnjo generičnih kabelskih sistemov v skladu s standardi EN 50173, ISO / IEC 11801. Idealen za notranje aplikacije razreda D do 1GbE po protokolu IEEE 802.3ab in PoE / PoE + / PoE ++. Električne lastnosti presegajo zahteve CAT.5E.

Certifikati:
Kabli za prenos podatkov kategorije 5E po ISO / IEC 11801-1 / 2: 2017
IEC 61156-5: 2012
EN 50173-1 / 2: 2018
EN 50288-31: 2013
ANSI / TIA-568.2-D

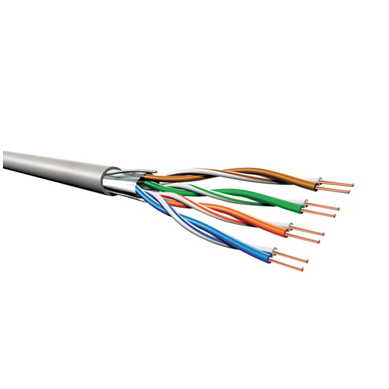

Značilnosti gradnje:
Material prevodnika / premer: Rdeči baker / AWG 24/1 (0,51 mm)
Izolacijski material / premer: Trden polietilen max premer 1,07 mm
Žični zaslon: AI / PET trak + CuSn neprekinjena žica
Zunanji premer: 6,1 mm
Material plašča / barva: LSZH / siva RAL 7032
Utež: 42 kg/km
Mehanske značilnosti:
Uporaba: Notranji
Polmer ukrivljenosti Namestitev: 8 x zunanji premer
Polmer ukrivljenosti Delovanje: 4 x zunanji premer
Največji met kabla: 110 N (največ 11 kg)
Temperatura namestitve: Od 0 ° C do + 50 ° C
Delovna temperatura: Od -10 ° C do + 60 ° C

Obnašanje pri požaru:
Uredba o CPR: EN 50575
Reakcija na ogenj:
EN 60332-1-2
CEI 20-35 / 1-2
Gostota dima:
EN 61034-2
CEI 20-37 / 3-1
Emisija kislega plina:
EN 60754-2
CEI 20-37 / 2-2

Električne lastnosti:
Upor prevodnika (v zanki). 16,8 Ohm / 100 m
Izolacijska upornost: 5 GOhm x km
Vzajemna zmogljivost: 49 pF / m
Kapacitivno neravnovesje: 1000 pF / km
Nazivna hitrost širjenja NVP: 72 %
Največja zamuda pri širjenju: 480 ns / 100 m
Značilna impedanca: 100 ± 15 Ohmov
